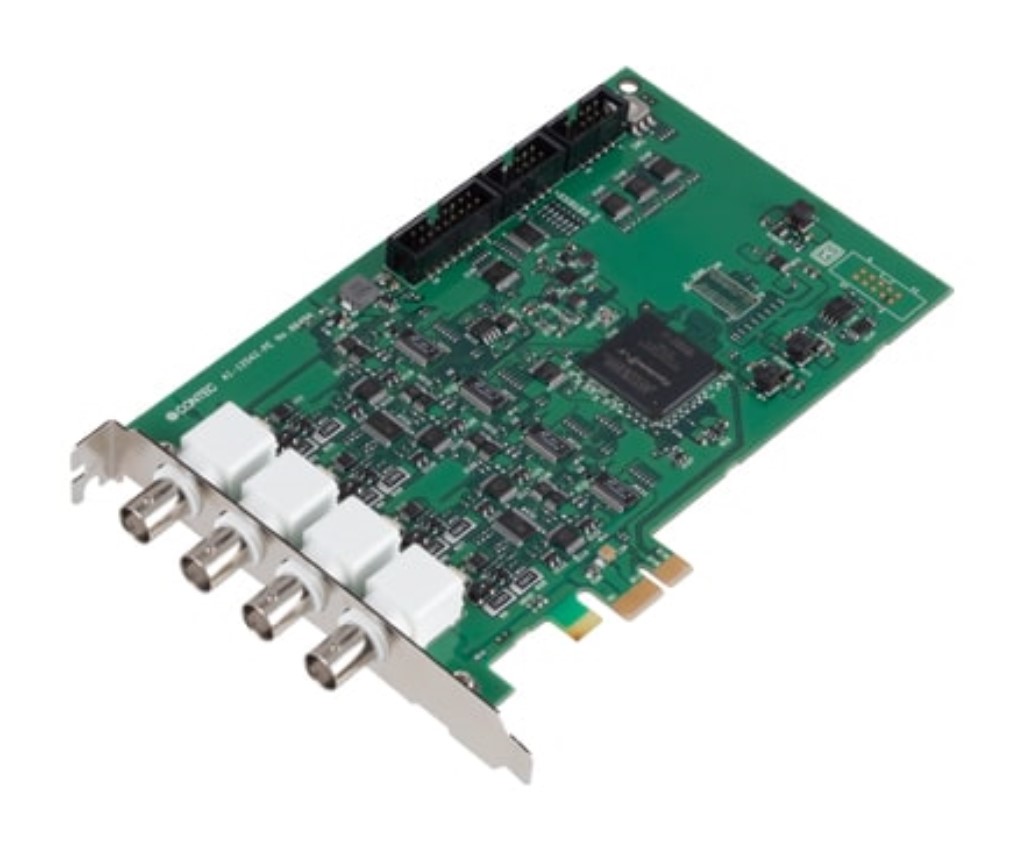

PCI Express対応 10MSPS 12ビット分解能アナログ入力 AI-1204Z-PE

希望小売価格: ¥231,440(税込)

¥214,310(税込)

PCI Express対応 12ビット分解能アナログ入力計測制御ボード
型番: AI-1204Z-PE Code: 4993973113128 発売日: 2020-10-01

数量:

お取り寄せ

製品タイプ
計測・制御機器
仕様
■パソコンにアナログ信号の入力機能を拡張するPCI Expressバス対応ボードです。
最高変換速度10MSPS(100nsec)で4チャネル同時サンプリングが可能です。
バスマスタ転送機能により、高速で長時間の連続データ収集が可能です。
サンプリング開始・終了の制御は、ソフトウェア、変換データ比較(レベル比較、インレンジ比較、アウトレンジ比較)、外部トリガ、イベントコントローラ出力から選択できます。
コネクタは、信号源と直接接続可能なBNCコネクタを採用しています。
加えてデジタル入出力各4点も搭載しています(オプションケーブルDT-E3が必要)。
【拡張モジュール】
■バス仕様:PCI Express
■サイズ:ショートサイズ
■使用コネクタ:4x BNC; 1x ピンヘッダ 16-pin (オス); 2x ピンヘッダ 10-pin (オス)【アナログ入出力】
■入力チャネル数:シングルエンド 4-ch
■入力レンジ:±10V; ±5V; ±2.5V; ±1.25V; 0 〜 10V; 0 〜 5V; 0 〜 2.5V
■ADC 分解能:12-bit
■サンプリングレート:100nsec (max.)【デジタル入出力】
■入力点数:4点
■出力点数:4点
■応答速度 (入力):200nsec (max.)
■応答速度 (出力):200nsec (max.)
■動作電圧 (入力):3.3VDC-LVTTL
■動作電圧 (出力):3.3VDC-LVTTL
■入力回路:非絶縁LVTTLレベル入力 (正論理)
■出力回路:非絶縁LVTTLレベル出力 (正論理)【対応OS】
■対応OS:Windows 11 (x64); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Windows 8.1 (64-bit); Windows 8.1 (32-bit); Windows 7 (64-bit); Windows 7 (32-bit)
■
