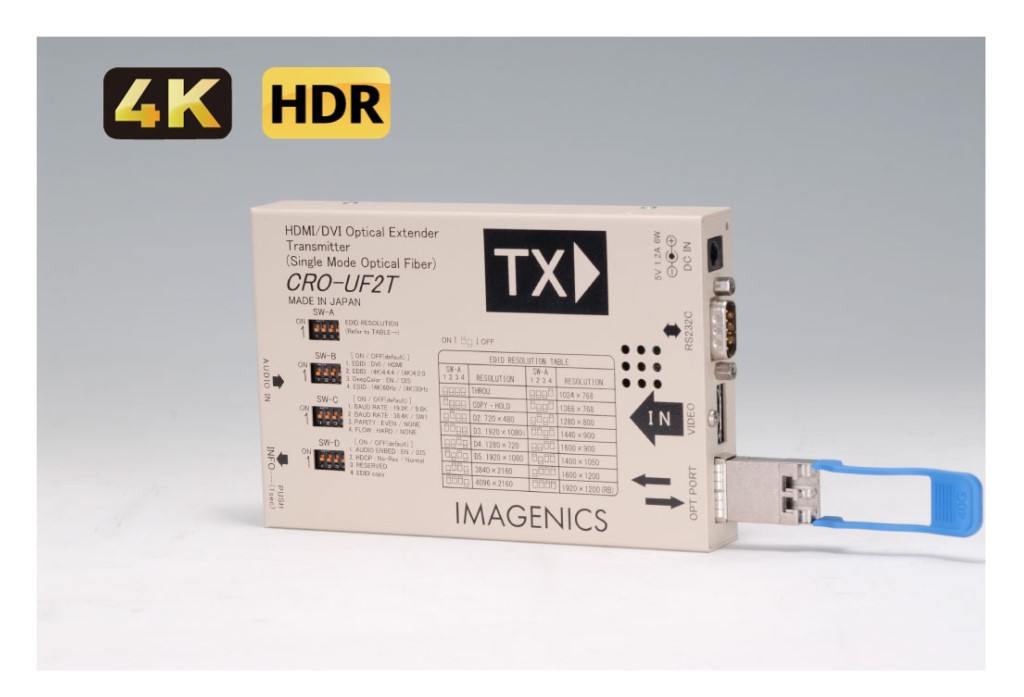

4K対応 HDMI光延長器・送信器(シングルモードファイバー) CRO-UF2T

希望小売価格: ¥242,000(税込)

¥205,630(税込)

CRO-UF2T/UF2RはHDMI信号をシングルモード光ファイバコード2本で伝送します。
型番: CRO-UF2T Code: 2045900019354 発売日: 2023-06-20

数量:

お取り寄せ

商品詳細
CRO-UF2T/UF2RはHDMI信号をシングルモード光ファイバコード2本で伝送します。
HDMI2.0の4K@60Hz(4：4：4)の非圧縮映像を最大2000mまで伝送可能です。
ケーブル変換等によりDVI信号でも使用可能です。
HDMI/DVI信号へのアナログ音声を重畳するエンベデッド(DVIの場合はHDMI1.4に自動変換して出力)、およびHDMI音声(リニアPCM)をアナログ音声に変換して出力するデエンベデッド機能にも対応します。
RS-232C信号は双方向で通信可能です。
製品タイプ
中継機器
仕様
■4K信号方式:TMDSクロック :25 MHz 〜 340 MHz、ピクセルクロック :25 MHz 〜 600 MHzデータレート :0.75〜 18 Gbps、HDCP :1.4/2.2、対応解像度 :4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
■映像入出力:HDMI Type A 19 ピンコネクタ 入力 1系統、HDMI Type D 19 ピンコネクタ 出力 1系統 (インフォメーション画面出力専用)、4K、D1〜D5相当のHDMI信号および、640 x 480 〜 4、096 x 2、160までのPC信号にも自動対応、入力ケーブル長 3m (弊社HDMIケーブル使用時)
■光入出力:光出力レベル :8.5 dBm 最大 (平均パワー)、光入力レベル :-8 dBm 〜 2.5 dBm (平均パワー)、レーザ発振波長 :1264.5 nm 〜 1337.5 nm、コネクタ :LC (Duplex) 型、接続光ファイバ :シングルモード光ファイバコード (9.5 / 125 μm) カテゴリ OS1 相当 ※曲げ強化タイプのシングルモード光ファイバーコード(コア径 8 μm程度)も使用可能です、レーザ安全性 :Class 1 (JIS C6902 IEC60825-1)、伝送距離(※参考値) :最大約 2 km
■音声入出力:入力端子 :-10 dBu 約30 kΩ ステレオミニジャック φ3.5 不平衡 2チャンネル 1系統、音声周波数特性 :20 Hz 〜 20 kHzにて、-1 dB 〜 +1 dB、音声S/N比 :80 dB以上 (1 kHzのA特性フィルター通過、基準 -10 dBu出力時)、音声歪率 :0.1 %以下、音声サンプリング :24 bit 48 kHz リニアPCM方式、最大入出力レベル :+10 dBu (HDMIエンベデッド音声出力 0 dBFS時)
仕様2
■RS-232C:端子形状 D-SUB9(オス) 全二重(双方向)通信 1系統、フロー制御 : ハードウェア、 なし / データビット長 : 8 bit / ストップビット長 : 1 bit /ボーレート :9.6kbps、19.2kbps、 38.4kbps / パリティー : なし、 EVEN
■内蔵機能:プラグアンドプレイ機能(エミュレート用EDID内蔵、外部EDIDパススルーもしくはコピー・保持機能)、アナログ音声のエンベデッド機能、動作状態のインフォメーション画面表示機能(前面のPUSHボタン長押しで入力映像からインフォメーション画面に切り替わます)※インフォメーション画面は切り替え表示の他、前面のINFO端子(HDMI TypeD)から常時出力可能です
■電源 / 消費電力:DC 5 V 1.2A 6W(最大)
■外形寸法:幅100 mm x 高さ25 mm x 奥行150 mm (光モジュールのプルタブまで含んだ場合 奥行 234 mm)※青いプルタブを引いて光モジュールを抜かないでください(動作保証外となります)
■質量:約 500 g
■付属品:AC100V 27VA 50Hz・60Hz 国内専用ACアダプタ 1台(5 V 2.3A出力 ロック付き)HDMI抜け止め金具(CL-1)+結束バンド 各一式HDMI抜け止め金具(CL-1)は、取り付けるHDMIコネクタの厚さによって抜け止め機能を得られない場合があります。
