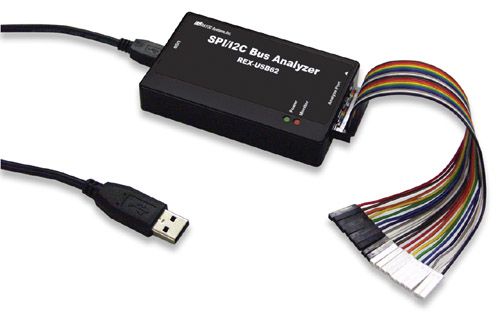

USB接続SPI/I2Cアナライザ REX-USB62

希望小売価格: ¥129,800(税込)

¥101,900(税込)

SPIバスまたはI2Cバスを経由しておこなわれる、ホストとデバイス間の通信をパソコンでアナライズするための機器とアプリケーションのセットです。
型番: REX-USB62 Code: 4949090600096 発売日: 2009-12-11

数量:

お取り寄せ

商品詳細
製品特長 ● パソコンがSPI/I2Cアナライザに ● USB2.0に簡単接続 ● SPI/I2Cバス上のデータをキャプチャ -ダンプ表示機能 -ワンショットキャプチャ機能 -ファイル保存機能 -データ検索機能 -外部トリガによるキャプチャスタート機能 -表示フィルタ機能(I2Cのみ) ● アナライザモード:トランザクション・タイミングを表示 -対応周波数はI2C最大4MHz、SPI最大16MHz -トランザクション単位のサンプリング波形を表示 -I2Cバスライン・タイミングのチェック機能を搭載 ● モニタモード:フリーランキャプチャと表示が可能 -対応周波数はI2C最大1MHz、SPI最大24MHz -フリーランキャプチャとリアルタイム表示 -トリガキャプチャ開始機能 ● 最大100mAの電源出力が可能 ● 1.8V〜5Vの電源入力に対応 ● USBバスパワー駆動 ● 環境に配慮したRoHS指令対応
製品タイプ
計測・制御機器
仕様
■バスインタフェース: パソコン側: USB2.0 Hi-Speed ※USB2.0またはUSB3.0ポートに接続すること、 被測定バス側: SPI、I2C ※I2Cは2チャンネルのモニタが可能。
ただし同時測定はできません。

■接続コネクタ: パソコン側: USB Mini Bコネクタ、 被測定バス側: 2.54ピッチ 20ピンコネクタ
■キャプチャモード: モニタモード/アナライザモード
■対応バススピード: モニタモード: SPIバス 24MHz、 I2Cバス 1MHz、 アナライザモード: SPIバス 16MHz、 I2Cバス 4MHz
■対応電圧: 入力: 1.8V〜5.0V、 出力: 1.8V(±5%)、2.5V(±5%)、3.3V(±5%)、5.0V(±5%ただしVBUS=5.0V) 最大100mAまで供給可能。

■電源電圧: +5V (USB バスパワーから取得)
■外形寸法・重量: 本体部95mm(L) x58mm(W)x 18mm(H) 、重量約59g(ケーブル含まず)
■内容: REX-USB62本体、USB A-mini Bケーブル(約1m)、SPI/I2Cばら線ケーブル、ソフトウェアCD-ROM 、保証書(1年間)
■添付ソフトウェア: RATOC SPI-I2C Analyzer(アナライザアプリケーション)、モード切替ツール、ドライバソフトウェア
■対応機種: USB2.0ポートを装備したWindowsPC <推奨スペック>CPU:マルチコアCPU2GHz以上、メインメモリ:2GB、HDD:2GB以上の空き
■対応OS: Windows 10、Windows 8.1、Windows 8、Windows 7、Windows Vista(SP1以降)、Windows XP(SP3以降) ※32ビット/64ビット両対応
メーカーURL
 http://www.ratocsystems.com/products/subpage/usb62.html
